1）前提：所有元器件應按制造廠規定的安裝條件進行安裝 2) 組裝前首先看明圖紙及技術要求。 3) 檢查產品型號、元器件型號 4) 檢查元器件有無損壞 5) 必須按圖安裝 6) 元器件組裝順序應從板前視 7) 同一型號產品應保證組裝一致性 8) 面板、門板上的元件中心線的高度應符合規定： 元件名稱 安裝高度 指示儀表 0.6-2.0 電能計量?jī)x表 0.6-1.8 控制開關、按鈕 0.6-2.0 緊急操作件 0.8-1.6 組裝產品應符合以下條件： ①操作方便 ②維修容易。能夠較方便地更換元器件及維修連線。 ③各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4 條的規定。保證一、二次線的安裝距離。 1) 組裝所用緊固件及金屬零部件均應有防護層 2) 對于螺栓的緊固應選擇適當?shù)墓ぞ?div id="m50uktp" class="box-center"> ，不得破壞緊固件的防護層，并注意相應的扭距 3) 主回路上面的元器件 4) 對于發熱元件 (例如管形電阻 5) 所有電器元件及附件，均應固定安裝在支架或底板上 6) 接線面每個元件的附近有標牌，標注應與圖紙相符。除元件本身附有供填寫的 標志牌外，標志牌不得固定在元件本體上。 7) 標號應完整、清晰、牢固。標號粘貼位置應明確、醒目。 8) 安裝于面板、門板上的元件、其標號應粘貼于面板及門板背面元件下方，如下方無位置時可貼于左方，但粘貼位置盡可能一致。 9) 保護接地連續性 保護接地連續性利用有效接線來保證。 柜內任意兩個金屬部件通過螺釘連接時如有絕緣層均應采用相應規格的接地墊圈并注意將墊圈齒面接觸零部件表面（紅圈處），或者破壞絕緣層。 門上的接地處（紅圈處）要加“抓墊”，防止因?yàn)橛推岬膯?wèn)題而接觸不好，而且連接線盡量短。 10) 安裝因振動易損壞的元件時，應在元件和安裝板之間加裝橡膠墊減震。 11) 對于有操作手柄的元件應將其調整到位，不得有卡阻現象。將母線、元件上預留給顧客接線用得螺栓擰緊。 二次回路布線 1) 基本要求： 按圖施工、連線正確 2) 二次線截面積要求： 單股導線不小于1.5㎜² 多股導線不小于1.0㎜² 弱電回路不小于0.5㎜² 電流回路不小于2.5㎜² 保護接地線不小于2.5㎜² 3) 所有連接導線中間不應有接頭。 4) 每個電器元件的接點最多允許接2根線。 5) 每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。 6) 二次線應遠離飛弧元件，并不得防礙電器的操作。 7) 電流表與分流器的連線之間不得經過端子，其線長不得超過3米 8) 電流表與電流互感器之間的連線必須經過試驗端子。 9) 二次線不得從母線相間穿過。 10) 帶電阻的ProfibusBus 插頭的連接（適用于一根電纜的連接），僅一根電纜連接時，則導線與第一個接口連接。 推動開關置“ON”位置 編織的屏蔽帶準確的放置在金屬導向裝置上 11) 帶電阻的ProfibusBus 插頭的連接（適用于二根電纜的連接） 連接的兩根導線是在插頭之內的串聯。 推動開關置“OFF”位置 編織的屏蔽帶準確的放置在金屬導向裝置上 12) 不帶電阻的ProfibusBus插頭的連接 編織的屏蔽帶準確的平放在金屬導向裝置上。導向裝置中的兩根紅綠線放置在刀口式端子上。 綠導線：連接點A 紅導線：連接點B 13) 回拉式彈簧端子的聯接 導線的剝線長度：10㎜ 導線插入端子口中，直到感覺到導線已插到底部。 14) 抽屜中 Profibus 屏蔽電纜的連接。 15) 擰緊屏蔽線至約15㎜長為上； 16) 用線鼻子把導線與屏蔽壓在一起； 17) 壓過的線回折在絕緣導線外層上； 用熱縮管固定導線連接的部分。 一次回路布線 1) 一次配線應盡量選用矩形銅母線，當用矩形母線難以加工時或電流小于等于100A 可選用絕緣導線。 接地銅母排的截面面積＝電柜進線母排單相截面面積×1/2。 接地母排與接地端子： 2) 匯流母線應按設計要求選取，主進線柜和聯絡柜母線按匯流選取，分支母線的選擇應以自動空氣開關的脫扣器額定工作電流為準 主回路的走線： 3) 銅母線載流量選擇需查詢有關文檔，聚氯乙烯絕緣導線在線槽中，或?qū)Ь€成束狀走行時，或防護等級較高時應適當考慮裕量。 4) 母線應避開飛弧區域。 5) 當交流主電路穿越形成閉合磁路的金屬框架時，三相母線應在同一框孔中穿過。 接線不規范，必須把進入線槽的大電纜外層都剝開，把所有導線壓進線槽。 6) 電纜與柜體金屬有摩擦?xí)r，需加橡膠墊圈以保護電纜。 7) 電纜連接在面板和門板上時，需要加塑料管和安裝線槽。柜體出線部分為防止鋒利的邊緣割傷絕緣層，必須加塑料護套。 8) 柜體內任意兩個金屬零部件通過螺釘連接時如有絕緣層均應采用相應規格的接地墊圈, 并注意將墊圈齒面接觸零件表面 9) 當需要外部接線時，其接線端子及元件接點距結構底部距離不得小于200mm 10) 提高柜體屏蔽功能，如需要外部接線 11) 螺栓緊固標識 A生產中緊固的螺栓應標識蘭色 B檢測后的緊固的螺栓 應標識紅色 12) 注意裝配銅排時應戴手套 附注： 1 2、銅排沖孔應注意去毛刺 3 4 5 6 7、大截面積銅排聯接后要用塞尺復檢 8 9、標牌的粘貼 10 11、用于外部接線端子的線槽應加大 12、線槽不要與主回路輸出端太近 13 14 15、導線經過隔板時要加護套 16 17 18、考慮安裝維護的安全 1) 確保傳動柜中的所有設備接地良好 2) 為電柜低壓?jiǎn)卧^電器 3) 確保傳導柜中的接觸器有滅弧功能
適用條件：需要的滅弧距離

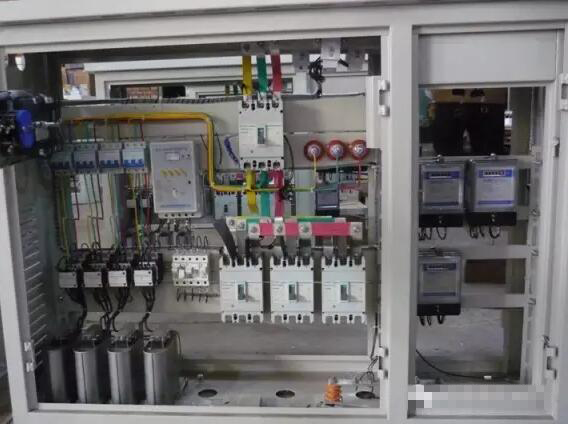

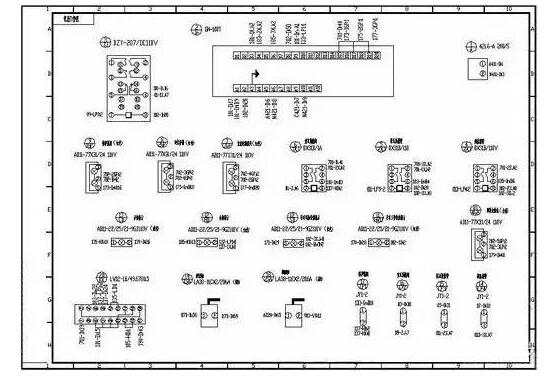

電柜布局
